>>>儀器優點 ???????????????????????????????????????????

本公司所生產之測量投影儀與同類產品相比，具有以下之特點：

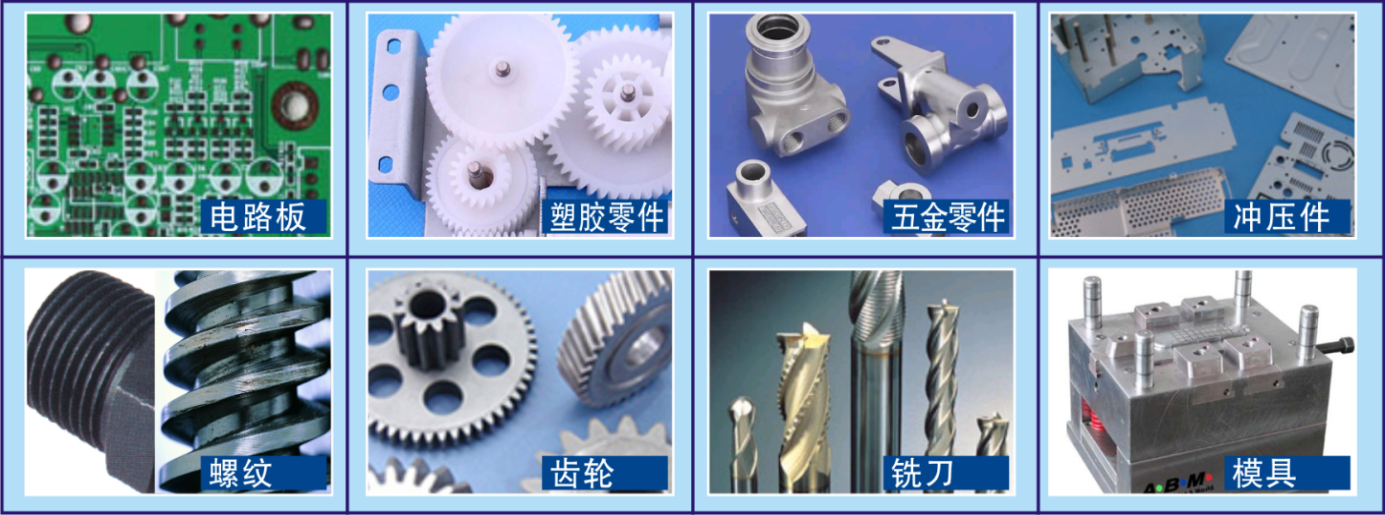

本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。

使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。

儀器測量精度：（3+L/200）μm

X，Y坐標解析度：1μm

數據處理系統：多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可直接導入CAD。

?

型號分類：

?

?

?

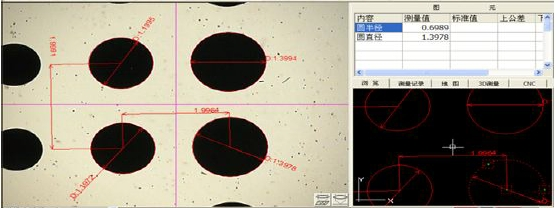

軟件測量基本功能：

基本測量：點、線、圓、弧、橢圓、距離，角度等等的測量

量矩形，自動識別點、線、圓、弧。多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。

???

測繪功能：測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。

拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。

光度指示：指導用戶將光源明暗調至最佳強度，減少人為帶來的不確定因素。

在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。

離線標注：可以在鳥瞰的全圖中進行標注尺寸。

幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。

輔助功能：復制、全選、刪除、移動、鏡像、旋轉。

坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。

坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。

對比功能：程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。

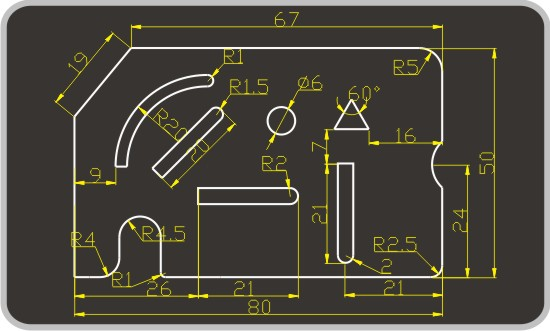

繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。

報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。

自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。

?

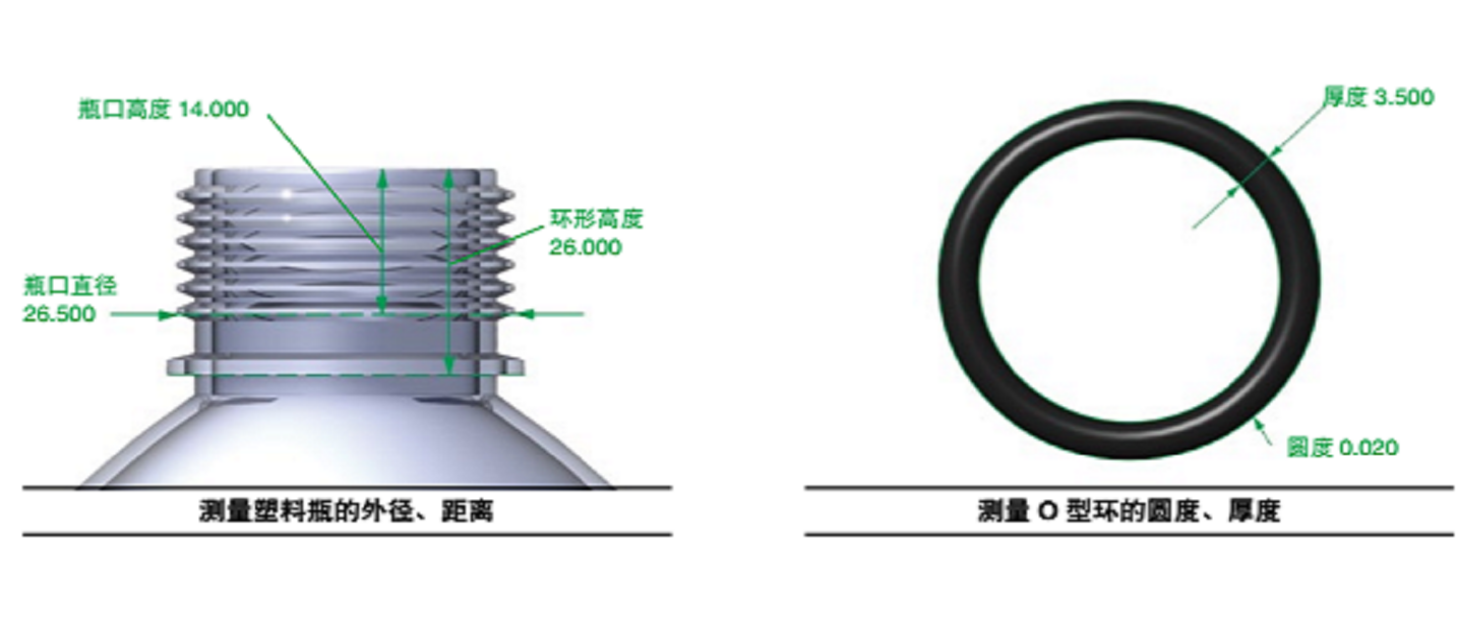

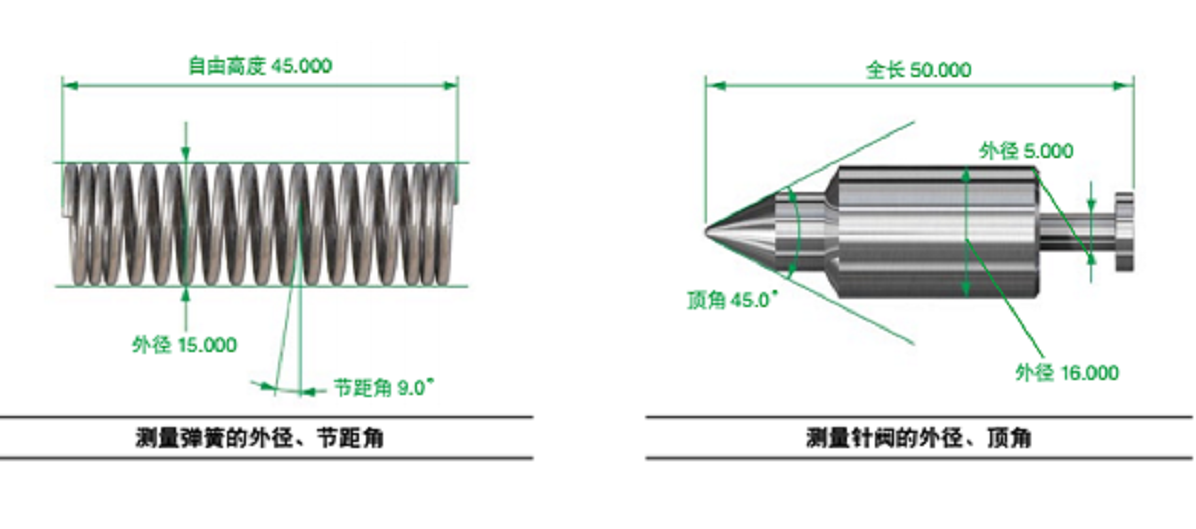

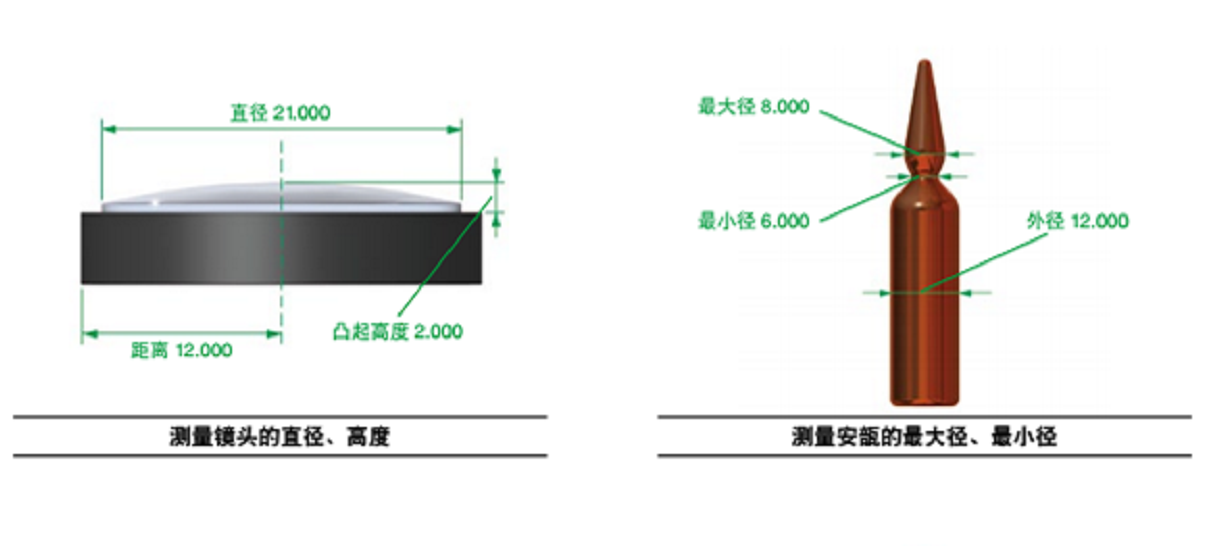

測量應用：

?

?

3D系列（可依客人產品來選擇）―功能介紹　? ? ? ? ? ? ? ? ? ? ? ? ? ??

1：具有２D光學測量儀器的全部功能！

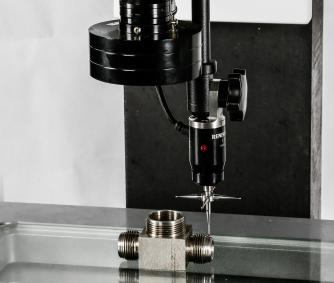

2：結合MCP測針，可完成多項三坐標測量儀功能！

3：快速邊緣追綜系統，快速完成平面抄數的工作！

4：與CAD強強結合，使更多的功能通過此平臺加以實現！

5：大面積平面圖形的掃描功能，能快速完成JPG圖片方式

，在其它的軟體中叫做地圖功能！

三坐標中70%功能如下：

圓柱外徑　　圓柱內徑

圓錐頂角　　球直徑　　R角

高度　　????寬度　　??距離

兩面夾角　　直線度　　平面度

圓度　　　　圓柱度　　垂直度

平行度　　　同軸度

圓兩孔中心距離　　　??孔邊距離

?

詳細信息 ：

AM龍門全自動影像測量儀的主要特點：

◆?高性能松下伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆?TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-CNC多功能測量軟件、讓測量速度比AC系列自動影像測量儀提升2倍.

◆?英國“RENISHAW”0.001mm金屬光柵、測量數據更具穩定性和高精密性

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆?具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆?三軸采用臺灣上銀精密級線性滑軌和TBI高精度滾珠絲桿、保證機器精度及使用壽命。

◆ CNC專用高清晰度鏡頭和專用高分辨CCD

技術參數

詳細信息 ：

AC全自動影像測量儀的主要特點：

◆?高性能伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度

◆?TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001mm

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-CNC-C多功能測量軟件、讓測量速度比手動影像測量儀提升4-5倍.

◆ 可導入DXF文件進行快速檢測,實現快速編程.批量測量同規格產品.

◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果

◆?具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.

◆ Z軸采用上銀精密級線性導軌和X、Y軸采用高精度交叉導軌、保證機器精度及使用壽命。

◆ CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.

AC系列CNC系列技術參數技術參數：

E系列手動儀器特點：

◆ 移動裝置突破傳動設計，實現穩定快速移動.

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備SBK-E多功能測量軟件、滿足不同的測量需求。

◆ 可導入DXF文件進行快速檢測。

◆ 測量數據可導入Word、Excel、AutoCAD。

◆ 圖文并茂的報表輸出功能、輕松輸出檢測結果。

◆?X.Y軸精密交叉滾子導軌、保證機器精度及使用壽命。

◆?Z軸采用上銀直線導軌,保證Z軸對焦穩定,解決二次對焦及影像測高精度.

◆ 高清晰度鏡頭和高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位定倍鏡頭、輕松實現倍率切換。

E系列手動影像測量儀技術參數:
